HỆ THỐNG ĐÓNG GÓI SẢN PHẨM DẠNG TÚI/GÓI

Hệ thống đóng gói sản phẩm dạng túi/gói được ứng dụng trong sản xuất đóng gói, xếp pallet tự động với các sản phẩm sản xuất dưới dạng gói/túi yêu cầu tốc độ cao, hoạt động liên tục.

I. Tổng quan hệ thống

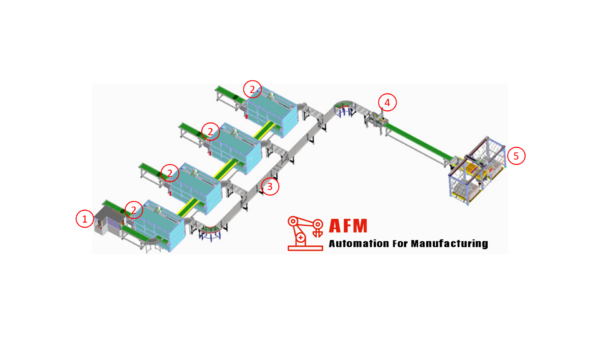

Tổng thể hệ thống đóng gói sản phẩm dạng túi/gói

Hệ thống đóng gói sản phẩm dạng túi cấu tạo gồm 5 phần chính:

+ (1) Máy dựng thùng carton đầu vào

+ (2) Băng tải cấp sản phẩm và máy xếp gói vào thùng carton

+ (3) Băng tải roller

+ (4) Máy dán thùng carton

+ (5) Hệ thống xếp pallet

II. Chi tiết hệ thống

Hệ thống đóng gói sản phẩm dạng túi/gói được thiết kế với mục đích nâng cao hiệu quả sản xuất với cấu tạo tối ưu, đơn giản với những cụm máy chính, mỗi cụm với một chức năng rõ ràng.

1. Máy dựng thùng carton đầu vào:

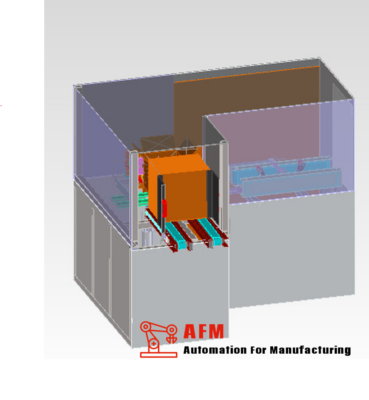

Máy dựng thùng carton đầu vào

Thùng carton ở dạng gấp dẹp được cấp vào máy; cơ cấu dựng thùng trong máy sẽ dựng thùng đứng lên, kết hợp dán băng keo mặt dưới của thùng. Sau đó thùng được băng tải vận chuyển sang công đoạn xếp sản phẩm vào thùng.

2. Băng tải cấp sản phẩm và máy xếp gói vào thùng carton:

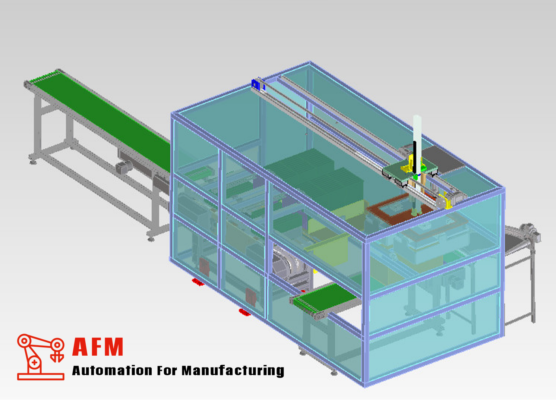

Cụm cấp sản phẩm và xếp vào thùng carton

Sản phẩm dạng gói/túi được cấp thông qua băng truyền belt vào máy xếp sản phẩm. Thùng carton đã dựng lên được cấp vào máy. Máy sử dụng cơ cấu gắp để di chuyển các gói sản phẩm vào xếp ở thùng carton; số lượng gắp lên tới 30 gói/lần. Nguyên lí hoạt động được miêu tả dưới đây:

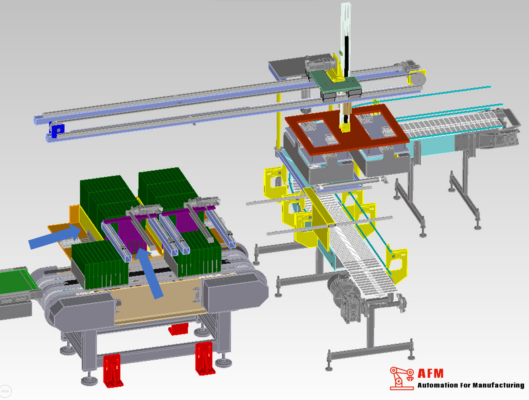

Nguyên lí hoạt động máy xếp gói

Túi/gói sản phẩm được cấp vào máy thông qua băng tải. Khi đủ 10 gói, tay gạt sẽ đẩy các gói vào vị trí chờ gắp; sau đó cơ cấu tay kẹp 2 bên sẽ ép lại để 10 sản phẩm thành một hàng cố định. Khi đủ 3 hàng, tay gắp sẽ di chuyển tới gắp vào thùng.

Sau khi xếp đủ số lượng túi/gói yêu cầu vào thùng, thùng được chuyển sang băng tải roller tới công đoạn tiếp sau.

3. Băng tải roller:

Cụm băng tải roller có nhiệm vụ vận chuyển thùng carton đã được xếp sản phẩm tới công đoạn dán thùng carton. Các ngõ ra từ máy xếp gói sẽ được nối trực tiếp vào băng tải roller.

4. Máy dán thùng carton:

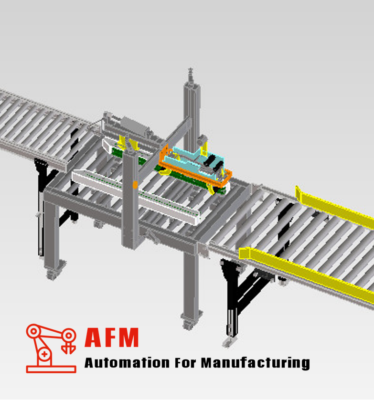

Máy dán thùng carton

Máy dán thùng carton có cơ cấu gập nắp thùng carton và dán mặt trên của thùng đảm bảo đáp ứng tốc độ sản xuất. Máy dán thùng thuộc danh mục máy tiêu chuẩn do AFM phân phối và tích hợp vào các dây chuyền sản xuất.

5. Hệ thống xếp pallet:

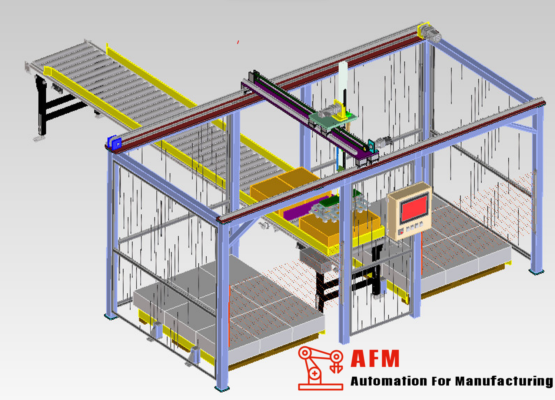

Hệ thống xếp pallet

Thùng carton sau khi được dán, sẽ được băng tải chuyển sang vị trí xếp pallet. Tại đây robot sẽ gắp và xếp các thùng lên pallet theo tiêu chuẩn xếp pallet do nhà máy yêu cầu. Bên cạnh đó, cụm xếp pallet còn được trang bị cảm biến vùng đảm bảo an toàn trong quá trình hoạt động.

Hệ thống máy đóng gói sản phẩm dạng túi/gói là giải pháp toàn diện cho những nhà máy yêu cầu tốc độ và sự chính xác cao, giúp giảm chi phí nhân công và quản lý.

Hãy liên hệ ngay tới AFM để chúng tôi được đáp ứng những yêu cầu tự động hóa của bạn!
